Активна и пасивна RFID: какви са разликите

Технологията RFID се използва широко в съвременните системи за проследяване и идентификация. От инвентара на дребно и картите за контрол на достъпа до проследяването на складови активи и мониторинга на промишлено оборудване, RFID помага за автоматизиране на събирането на данни без директен контакт или сканиране в пряка видимост.

Когато проучвате системите за радиочестотна идентификация, един от най-често задаваните въпроси е за разликата между активна и пасивна радиочестотна идентификация. Въпреки че и двете технологии разчитат на радиочестотна комуникация, те се различават значително по източник на захранване, обхват на четене, цена, продължителност на живота и стратегия за внедряване. Тези разлики оказват пряко влияние върху проектирането на системата, инвестициите в инфраструктурата и дългосрочните оперативни разходи.

В това ръководство е обяснено как работят пасивната и активната радиочестотна идентификация, къде обикновено се използват и как да решите коя опция отговаря на изискванията на вашето приложение.

Какво е пасивна радиочестотна идентификация

Пасивната RFID е вид система за радиочестотна идентификация, при която етикетът не съдържа вътрешен източник на захранване. Вместо да използва батерия, пасивният RFID етикет се захранва от електромагнитното поле, излъчвано от RFID четец. Тази конструкция прави пасивните етикети по-малки, по-евтини и не изискват поддръжка в сравнение с алтернативите, захранвани с батерии.

Как работят пасивните RFID етикети

Пасивната RFID система се състои от четец, антена за четене и пасивен етикет. Четецът генерира променливо електромагнитно поле с определена честота. Това поле се предава през антената на четеца и създава около него зона с радиочестотна енергия. Пасивните етикети не съдържат батерия, така че те остават електрически неактивни, докато не попаднат в това радиочестотно поле.

Когато пасивен етикет навлезе в полето, антената на етикета прихваща електромагнитната енергия. В нискочестотните и високочестотните системи този трансфер на енергия се осъществява чрез индуктивно свързване, което означава, че антените на етикета и четеца се държат като слабо свързани намотки в трансформатор. В UHF системите преносът на енергия се осъществява чрез разпространение на електромагнитни вълни, при което антената на етикета улавя част от излъчената радиочестотна вълна.

Уловената радиочестотна енергия предизвиква малък ток в антената на етикета. Този ток се изправя от диодна верига в чипа и се преобразува в постоянен ток. След като напрежението достигне работния праг на чипа, интегралната схема се включва. В този момент чипът може да изпълни вътрешната си логика, да получи достъп до банката си с памет и да подготви отговор.

Пасивните RFID етикети не генерират собствен радиочестотен сигнал. Вместо това те комуникират чрез техника, наречена модулация на обратното разсейване. Чипът бързо превключва импеданса на антената между две или повече състояния. Тези промени в импеданса леко променят начина, по който етикетът отразява радиочестотния сигнал на четеца. Четецът открива тези фини промени в отразената вълна и ги интерпретира като двоични данни.

Предаваните данни могат да включват уникален идентификатор, съдържание на потребителската памет или специфична за протокола контролна информация. В UHF EPC системите например етикетът съхранява данни в структурирани банки памет, като EPC паметта, TID паметта и незадължителната потребителска памет. Комуникацията между четеца и етикета следва определен протокол за въздушен интерфейс, който контролира времето, процедурите за защита от сблъсък и кодирането на данните.

Тъй като етикетът зависи изцяло от събраната енергия, няколко фактора оказват влияние върху ефективността: разстоянието до четеца, ориентацията на антената спрямо полето на четеца, смущенията в околната среда от метал или течности и ефективността на дизайна на антената. Ако етикетът не получава достатъчно енергия, той не може да се активира и комуникацията се проваля.

Честоти, използвани в пасивната RFID технология

Пасивната радиочестотна идентификация работи в три основни честотни диапазона: Ниска честота, висока честота и свръхвисока честота. Работната честота определя основно начина на предаване на енергията, начина на предаване на данните, разстоянието, на което могат да се четат етикетите, и поведението на системата около материали като метал и вода.

Ниска честота, LF при 125 kHz или 134,2 kHz

Системите LF работят в областта на близкото поле и използват индуктивна връзка между антената на четеца и антената на етикета. Четецът генерира магнитно поле, а намотката на етикета улавя енергията чрез свързване на магнитния поток. Тъй като дължината на вълната при 125 kHz е много голяма, практическият обхват на четене е малък, обикновено от няколко сантиметра до около 30 сантиметра.

LF работи сравнително добре около вода и биологични тъкани, тъй като магнитните полета се влияят по-слабо от високодиелектричните материали. Ето защо LF се използва широко в идентификацията на животни, ушните марки на добитъка и токените за контрол на достъпа. Въпреки това скоростта на предаване на данни е ниска, а възможността за четене на множество етикети е ограничена в сравнение с UHF системите.

Висока честота, HF на 13,56 MHz

Високочестотните устройства също работят чрез индуктивно свързване в близко поле, но при по-висока честота. По-късата дължина на вълната позволява използването на по-малки антени в сравнение с нискочестотната. Типичният обхват на четене е до 10-30 см, в зависимост от размера на антената и мощността на четеца.

HF поддържа по-високи скорости на предаване на данни от LF и обикновено се използва в смарт карти, NFC устройства, системи за продажба на билети и управление на библиотеки. Тъй като все още разчита на магнитно свързване, HF е по-устойчив на вода и близост на човешко тяло от UHF, но производителността може да се влоши в близост до големи метални повърхности, освен ако не се използва екраниране или специална конструкция.

Свръхвисока честота, UHF при 860 до 960 MHz

Пасивната радиочестотна идентификация UHF работи в областта на далечното поле и използва разпространение на електромагнитни вълни, а не чисто магнитно свързване. Антената на етикета улавя енергията на излъчваните радиочестотни вълни, а комуникацията се основава на обратното отразяване на тези вълни.

Тъй като UHF използва разпространение в далечно поле, той може да постигне значително по-дълги разстояния на четене, обикновено от 3 до 10 метра в стандартните системи, и дори по-дълги с оптимизирана мощност на четеца и дизайн на антената. UHF също така поддържа по-бързи скорости на предаване на данни и по-ефективни протоколи за предотвратяване на сблъсъци, което го прави подходящ за четене на много етикети едновременно.

Работата на UHF обаче е по-чувствителна към факторите на околната среда. Водата поглъща енергията на UHF, а металът отразява и разстройва антените. Поради тази причина за надеждна работа в промишлена среда са необходими специализирани конструкции, като например тагове за метален монтаж или настроени диполни структури.

Видове пасивни RFID етикети: Вложки и твърди етикети

Пасивните RFID етикети обикновено се разделят на два основни форм-фактора: инкрустации и твърди етикети. Разликата не е в честотата или вида на чипа, а във физическата конструкция, нивото на защита и предназначената среда.

RFID вложки

RFID инкрустацията е най-основната форма на пасивен RFID етикет. Той се състои от микрочип, свързан директно с тънка антена, обикновено гравирана или отпечатана върху алуминий или мед. Тази сглобка от чип и антена е монтирана върху гъвкава подложка, обикновено от PET пластмаса.

Съществуват два основни вида инкрустации: сухи и мокри инкрустации. Сухият инкрустатор е просто чип и антена, прикрепени към основата без лепило. Мокрият инкрустатор включва лепило и отделяща се подложка, което го прави готов за превръщане в етикет.

Инкрустациите са предназначени за вграждане в етикети, опаковки или хартиени продукти. Те са тънки, леки и икономични, което ги прави идеални за инвентаризация на дребно, проследяване на вериги за доставки, етикетиране на ниво кашон и етикети за палети. Тъй като имат минимална физическа защита, инлеите са най-подходящи за контролирани среди, където механичното натоварване, влагата или химикалите не са силни.

Ключово предимство на инкрустациите е възможността за мащабиране. Те се произвеждат в големи обеми с помощта на производство от ролка до ролка, което значително намалява разходите за единица. Откритата структура на антената обаче означава, че производителността може да бъде засегната от огъване, излагане на влага или близост до метал, освен ако не е специално проектирана.

Твърди етикети RFID

Твърдите етикети са пасивни RFID етикети, затворени в защитен корпус, изработен от пластмаса, ABS, епоксидна смола, керамика или други устойчиви материали. Вътре в корпуса все още има стандартна структура от чип и антена, но тя е механично защитена и често е настроена за специфични условия на монтаж.

Твърдите етикети се използват, когато издръжливостта на околната среда е от решаващо значение. Те са проектирани така, че да издържат на вибрации, удари, излагане на UV лъчи, химикали, цикли на миене, висока температура или външни атмосферни условия. Някои от тях са ултразвуково запечатани или запълнени с епоксидна смола, за да се постигне водоустойчивост или дори защита с клас IP.

Твърдите етикети също се различават според метода на монтиране. Някои от тях включват отвори за винтове, слотове за ципове, лепенки или точки за нитове. Други са предназначени за вграждане в оборудването по време на производството. В среди с високо съдържание на метал, специализираните твърди етикети за метален монтаж включват дистанционен елемент или дизайн на настроена антена, за да се изолира антената от проводящи повърхности и да се предотврати разстройване.

В сравнение с инкрустациите, твърдите етикети са по-дебели и по-скъпи, но осигуряват механична надеждност и постоянна производителност при четене в промишлени условия.

Предимства на пасивната RFID

• Без вътрешна батерия, работа без поддръжка
• Дълъг експлоатационен живот, ако е физически непокътнат
• Ниска цена на етикет, подходяща за внедряване в големи обеми
• Малък и лек форм-фактор
• Достатъчно тънък за интегриране на етикети, картички и опаковки
• Мащабируемо производство чрез производство на ролки
• Поддържа четене на няколко етикета с протоколи за защита от сблъсък
• Няма рискове от повреди, свързани с батерията
• Подходящи за тежки температурни условия, при които батериите биха се разрушили

Недостатъци на пасивната радиочестотна идентификация

• Ограничен обхват на четене в сравнение с активните RFID
• Зависи от генерираната от читателя мощност
• Повлияване на производителността от метални и течни смущения, особено при UHF
• Производителност при четене, чувствителна към ориентацията
• По-ниска сила на сигнала в сравнение с активните системи
• Не може да инициира самостоятелно комуникация
• Ограничени възможности за обработка поради ограничения в захранването

Приложения на пасивната радиочестотна идентификация

• Управление на запасите на дребно
• Проследяване на веригата за доставки и логистиката
• Идентифициране на палети и кашони в склада
  Карти за контрол на достъпа и идентификационни знаци
• Проследяване на книгите в библиотеката
• Проследяване на активи в контролирана среда
• Идентификация на добитъка и поставяне на ушни марки
• Системи за управление на прането
• Проследяване на инструменти и оборудване
• Системи за продажба на билети и безконтактни плащания

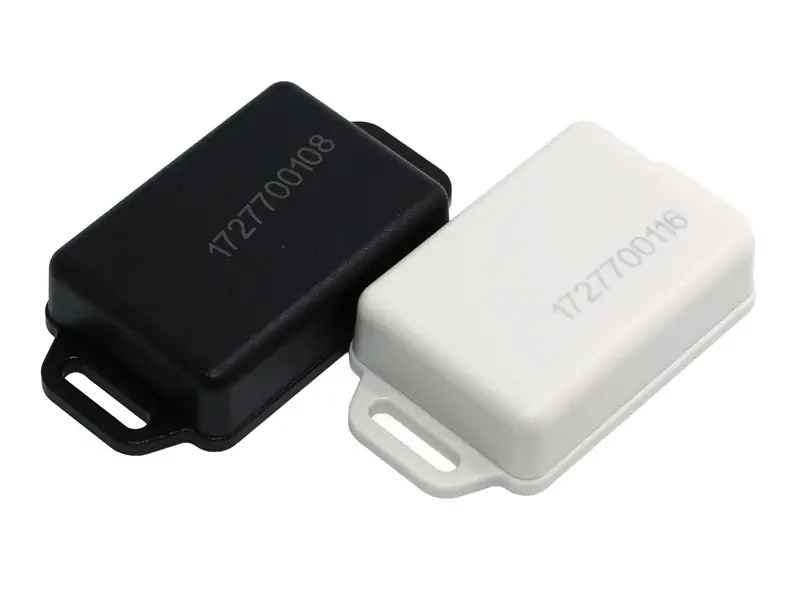

Какво представлява активната радиочестотна идентификация

Активната радиочестотна идентификация е система за радиочестотна идентификация, при която етикетът съдържа вътрешен източник на енергия, обикновено батерия. За разлика от пасивните етикети, които разчитат на генерираната от четеца енергия, активните етикети използват собствена батерия за захранване на микрочипа и предаване на сигнали. Тази фундаментална разлика позволява на активните RFID системи да постигнат по-дълъг обхват на четене и по-силен изход на сигнала.

Тъй като тагът има собствен източник на захранване, не е необходимо да чака да бъде захранен от четец. В зависимост от конструкцията активният етикет може периодично да излъчва своя сигнал или да остане в състояние на ниска мощност, докато не бъде задействан от четец.

Как работят активните RFID етикети

Един активен RFID етикет съдържа батерия, микроконтролерна интегрална схема и радиопредавател, свързан с антена. За разлика от пасивните етикети, които зависят от енергията, получавана от четеца, активните етикети използват вътрешната си батерия за захранване на логическата си схема и на етапа за радиопредаване.

Когато етикетът работи, батерията осигурява стабилно постоянно захранване на вътрешната електроника. Това позволява на етикета да работи непрекъснато или на програмирани интервали. Във вътрешността на етикета микроконтролерът управлява достъпа до паметта, контрола на времето, циклите на предаване, а в някои проекти и събирането на данни от сензори.

Активните етикети комуникират чрез генериране на собствен радиочестотен сигнал. Вместо да отразява полето на четеца чрез обратно разсейване, тагът активно модулира и предава носеща вълна. Този сигнал съдържа уникалния идентификатор на етикета и всички допълнителни съхранени данни. Тъй като сигналът се генерира от самия етикет, той е значително по-силен от пасивните сигнали за обратно разсейване, което позволява много по-големи разстояния за комуникация.

Разпространението на сигнала при активната радиочестотна идентификация обикновено се осъществява в областта на далечното поле. Четецът получава излъчения от етикета сигнал чрез своята антена, обработва го и декодира вградените данни. Тъй като етикетът предава активно, не е необходимо четецът да генерира силно захранващо поле, което позволява покритие на широки площи с по-малко ограничения по отношение на мощността в сравнение с пасивните системи.

Капацитетът на батерията пряко определя експлоатационния живот. В зависимост от интервала на предаване, нивото на изходната мощност и температурата на околната среда животът на батерията може да варира от една до пет и повече години.

Наличието на батерия също така позволява на активните етикети да поддържат допълнителни функции. В някои проекти са интегрирани сензори, като например за температура, движение или влажност. Вътрешният контролер събира данните от сензорите и ги включва в предаваните пакети. Това прави активните RFID етикети подходящи за приложения извън обикновената идентификация, като например мониторинг на околната среда и проследяване на състоянието на активите.

Видове активни RFID етикети

Активните RFID етикети могат да бъдат класифицирани въз основа на начина, по който комуникират, и начина, по който се използва вътрешната им енергия. Основното архитектурно разграничение е между етикети за маяци и транспондерни етикети, въпреки че някои системи съчетават елементи и от двете.

Етикети за маяци

Таговете с маяци предават данни на предварително определени интервали от време, без да чакат команда от четец. Интервалът на предаване може да се конфигурира в зависимост от приложението, например на всяка секунда, на всеки няколко секунди или на по-дълги интервали. Всяко предаване обикновено включва уникалния идентификатор на етикета и може да включва и данни за състоянието, като например нивото на батерията или показанията на сензора.

Тъй като маркировките с маяци излъчват самостоятелно, те обикновено се използват в широкообхватни системи за наблюдение, където се изисква непрекъсната видимост. Четещата инфраструктура действа предимно като приемник, събирайки периодични предавания от множество тагове. При гъсто разположени системи системният протокол управлява времето за предаване и достъпа до каналите, за да намали сблъсъците на сигнали между близките тагове.

Архитектурата Beacon дава приоритет на последователното откриване на присъствие. Въпреки това по-честите предавания увеличават консумацията на енергия, което се отразява пряко на живота на батерията. Следователно при проектирането на системата трябва да се балансира между честотата на актуализиране и продължителността на експлоатационния живот.

Транспондерни етикети

Транспондерите не излъчват непрекъснато. Вместо това те остават в състояние на ниска мощност или заспиване, докато не получат специфичен сигнал за активиране от четец или събуждащо устройство. След като бъде активиран, етикетът захранва своя предавател и изпраща своя отговор на данните.

Този дизайн намалява ненужните предавания и пести енергия от батерията. Подходящ е за контролирани среди, където комуникацията се осъществява само когато активите преминават през определени контролни пунктове или влизат в определени зони.

Транспондерните системи често разчитат на синхронизирана читателска инфраструктура. Четецът изпраща задействащ сигнал, а тагът реагира в рамките на определен период от време. Тъй като предаването се определя от събития, а не е периодично, животът на батерията може да бъде значително удължен в сравнение с високочестотната работа на маяците.

Хибридни активни етикети

Някои активни RFID етикети съчетават и двете поведения. При нормални условия те могат да работят в режим на периодичен маяк, но да преминат към предаване на базата на събития, когато бъде засечено движение или когато бъдат задействани от инфраструктурата. Тези хибридни конструкции използват вътрешна логика, за да определят кога да предават, което позволява по-ефективно използване на енергията, като същевременно се поддържа ситуационна осведоменост.

Хибридните системи често се използват в приложения, в които са необходими както периодични актуализации на местоположението, така и предупреждения, основани на събития.

Активни етикети, захранвани със сензори

Друга класификация се основава на функционалните възможности, а не на комуникационното поведение. Някои активни етикети интегрират сензори за околната среда или за движение. Микроконтролерът събира данните от сензорите и ги съхранява или предава в съответствие с програмираната логика.

Тези етикети могат да предават само при превишаване на праговете на сензорите, например при превишаване на температурата или вибрации. Тази архитектура, управлявана от събития, намалява излишното предаване на данни, като същевременно осигурява мониторинг на състоянието.

Работни честоти на активната радиочестотна идентификация

Активните системи за радиочестотна идентификация обикновено работят в по-високи честотни ленти от пасивните LF или HF системи. Най-широко използваните честотни ленти са около 433 MHz и 2,45 GHz, въпреки че някои патентовани системи могат да използват други регионални разпределения. Работната честота оказва влияние върху поведението на сигнала при разпространение, характеристиките на проникване, размера на антената, профила на смущенията и регулаторните ограничения.

Както беше споменато по-горе, активната радиочестотна идентификация работи в областта на далечното поле. Тъй като етикетът генерира собствен радиочестотен сигнал, комуникацията се основава на разпространението на електромагнитни вълни, а не на индуктивна връзка. В системите с далечно поле дължината на вълната става важен параметър на проектиране. Например при 433 MHz дължината на вълната е значително по-голяма, отколкото при 2,45 GHz, което се отразява на дължината на антената, начина на излъчване и взаимодействието на сигнала с препятствията.

Системите, работещи на честота около 433 MHz, обикновено осигуряват по-силно проникване през стени, рафтове и някои неметални материали. По-ниските честоти са склонни да изпитват по-малко затихване през твърди предмети в сравнение с по-високите микровълнови честоти. Това може да подобри надеждността в среди с прегради или подредени инвентари.

Системите, работещи на честота около 2,45 GHz, използват по-къса дължина на вълната. По-късите дължини на вълните позволяват по-малки антенни структури и могат да поддържат по-високи скорости на предаване на данни. По-високите честоти обаче са по-податливи на поглъщане от материали, съдържащи вода, и могат да имат по-голямо затихване на сигнала в затрупана среда.

Честотата също оказва влияние върху поведението на мултипътя. В закрити промишлени помещения радиочестотните сигнали се отразяват от метални повърхности, подове и машини. Получените отражения могат да подобрят или влошат приемането в зависимост от фазовото подравняване и разположението на антената. Проектирането на системата трябва да отчита тези ефекти на разпространение при планирането на инфраструктурата на четеца.

Друг важен фактор е спазването на нормативните изисквания. Активната радиочестотна идентификация работи в рамките на специфични безлицензни индустриални, научни и медицински ленти, определени от регионалните власти. Ограниченията на мощността на излъчване, ширината на честотната лента на канала и работния цикъл варират в зависимост от държавата. Системните проектанти трябва да гарантират, че и етикетите, и четците работят в рамките на разрешените граници на излъчване.

Предимства на Active RFID

• Голям обхват на комуникация в сравнение с пасивната RFID
• Силно предаване на сигнала, независимо от енергията на четеца
• Може да инициира комуникация самостоятелно
• Подходящ за проследяване на местоположението в реално време на големи площи
• Поддържа интегриране на сензори за температура, движение или влажност
• По-малко зависи от точната ориентация на антената
• Може да работи в широка зона на покритие с по-малко четци
• Позволява непрекъсната видимост на движещите се активи
• Възможност за предаване на данни за състоянието, като например нивото на батерията

Недостатъци на активната радиочестотна идентификация

• По-високи разходи за етикет поради компонентите на батерията и предавателя
• По-голям физически размер в сравнение с пасивните етикети
• Ограничена продължителност на експлоатационния живот, определена от капацитета на батерията
• Изисква наблюдение на батерията и планиране на подмяната й
• По-сложно планиране на инфраструктурата
• Потенциално претоварване на сигнала при гъсто разположени мрежи
• По-висока обща инвестиция в системата
• Температурата на околната среда може да повлияе на работата на батерията

Приложения на активната радиочестотна идентификация

• Системи за определяне на местоположението в реално време в складове и фабрики
• Проследяване на управлението на превозни средства и дворове
• Мониторинг на контейнери и ремаркета в логистични центрове
• Проследяване на активи с висока стойност в промишлени съоръжения
• Проследяване на персонала в ограничени или опасни зони
• Мониторинг на студената верига с етикети със сензори
• Мониторинг на използването на оборудването
• Системи за видимост на активи в големи кампуси или болници
• Проследяване на активи на минни и строителни обекти
• Системи за реагиране при извънредни ситуации и проследяване на евакуацията

Активна срещу пасивна RFID: основни разлики

Основните разлики между активната и пасивната радиочестотна идентификация се крият в архитектурата на захранването, метода на комуникация, възможностите за обхват, мащаба на системата и разходите за целия жизнен цикъл. Таблицата по-долу очертава тези технически и оперативни различия.

Заключение

Активната и пасивната радиочестотна идентификация са предназначени за различни видове проследяване. Пасивната RFID работи най-добре, когато се нуждаете от евтини етикети в големи количества и минимална поддръжка. Активната RFID е по-добра, когато се нуждаете от по-голям обхват, непрекъсната видимост или допълнителни функции като сензори. Правилният избор зависи от това на какво разстояние трябва да четете, колко елемента проследявате и каква инфраструктура планирате да изградите. Разбирането на тези разлики ви помага да изберете система, която отговаря на реалната ви работна среда.

Ако имате въпроси относно активната или пасивната RFID или ако искате да закупите активни или пасивни RFID етикети, моля, оставете коментар по-долу или се свържете с нас директно.
